  • Vad betyder relativt tryck, PA och PAA?

    Vad betyder relativt tryck, PA och PAA?

    Relativt tryck (Gauge Pressure, PG eller R)

    • Mäts i förhållande till atmosfärstrycket.
    • Om referenstrycket är atmosfärstrycket (≈1013 hPa vid havsnivå), visar en relativ trycksensor 0 bar när den mäter atmosfärstryck.
    • Kan vara övertryck (positivt värde) eller undertryck (negativt värde, exempelvis vakuum).

    Relativ tryckmätning hittar du i däcktrycksmätning, industriella trycksystem (hydraulik & pneumatik), vatten- och vätskesystem, ventilations- och HVAC-system & medicinteknik för att nämna några exempel

    Absoluttryck (PA – Absolute Pressure)

    • Mäts i förhållande till fullständigt vakuum (0 Pa).
    • Visar aldrig negativa värden.
    • Exempel: Atmosfärstrycket vid havsnivå är ca 1013 hPa (1,013 bar) absoluttryck.
    • Används ofta i meteorologi, flygteknik och vakuummätningar.

    PA-tryckmätning används när det är viktigt att få en exakt och konsekvent tryckavläsning, oavsett höjd eller väderförändringar. Det är särskilt vanligt inom meteorologi, flyg, vakuumteknik, medicin och fordon.

    Tryck över atmosfärstryck (PAA – Pressure Above Atmospheric)

    • Liknar relativt tryck men fokuserar på övertryck jämfört med atmosfären.
    • Ibland används PAA för att betona att endast övertryck mäts (inga negativa värden).
    • Du hittar PAA-mätning i industriella trycksystem – t.ex. gasbehållare och kompressorer, hydraulik och pneumatik & processindustri
    • Exempel: Om atmosfärstrycket är 1 bar och en gasflaska har ett internt tryck på 3 bar absolut, blir PAA-värdet 2 bar.

    PAA-tryckmätning används för att mäta övertryck i förhållande till atmosfären, men ignorerar vakuum eller undertryck. Det gör det praktiskt i många industriella applikationer där endast positivt tryck är viktigt.

  • Burster tour

    Burster tour

    19 maj-13 juni

    Optimera din mätning med Bursters avancerade kraftmätningslösningar, exklusivt hos Elit. Med hög noggrannhet, tillförlitlighet och enkel användning säkerställer du exakta resultat – varje gång. Perfekt för att övervaka kraftförändringar i produktionen och garantera högsta kvalitet i dina produkter.

    Elit – Partnern för precision!

  • Absoluttryck (ATA tryck)

    Absoluttryck (ATA tryck)

    Tryckmätning med ATA-tryck kan göras på flera olika sätt och med olika syften, beroende på vilken information man vill ha ut.

    Dessa mäts med omgivningstrycket som referens. Exempelvis kan det handla om:

    • Gaugetryck
    • Övertryck
    • Undertryck

    Där absolutvakuum används som referens:

    • Absoluttryck

    Här går vi igenom vad absoluttryck eller ATA tryck, innebär och i vilka situationer man kan använda det. Absoluttryck, på engelska absolute pressure, avser det totala trycket från alla källor, inklusive trycket från omgivningen, som luft och vatten.

    Som en jämförelse kan vi ta relativt tryck, som också mäter det absoluta trycket, men med hänsyn till höjden över havet, som påverkar trycket i atmosfären. Ju högre upp från havets nivå vi kommer, desto lägre blir det atmosfäriska trycket, som också påverkas av temperaturskiftningar. Om luften är kall upplever vi det som ett högre tryck.

    Man kan mäta absoluttrycket när dessa faktorer är opåverkade. Mätningen kan aldrig resultera i en negativ siffra, då nollpunkten är absolut vakuum.

    Det är viktigt att veta om man ska mäta övertryck eller absoluttryck. Tar man ingen hänsyn till skillnaderna mellan dessa mätreferenser så kan det leda till stora fel, speciellt när det handlar om låga siffror.

    Enhet för absolut tryck (ATA tryck)

    ATA är en gammal svensk enhet för absoluttryck. Men idag är det vanligare att man använder enheten pabs eller pa som står för Pascal med förtydligandet absolut.

    Absoluttryck, ATA-tryck, absolute pressure… när kan man mäta det?

    Absoluttryck mäts i relation till totalt vakuum och kräver ett nolltryck för att kunna beräknas, alltså ett perfekt vakuum och används när man vill ha avläsningar som inte påverkas av atmosfäriska tryckvariationer. Till exempel om man ska undersöka om en helt försluten behållare, som då inte påverkas av omgivande ändringar, läcker. Inuti existerar inget atmosfäriskt tryck, eller någon temperaturskiftning, vilket gör att absoluttrycket kan mätas. Behovet att mäta lufttrycket är vanligt förekommande, till exempel för avläsningar av mekaniska kylsystem, motorer samt vätskor och gaser.

  • Burster TEDS

    Burster TEDS

    Tillförlitlighet utan krångel!

    Smart interaktion är nyckeln till framgång i en värld där det blir allt viktigare att dela information. Sammankoppling av människor, maskiner och produkter i helt eller halvautomatiska produktionsprocesser är en utmanande och krävande verklighet. Vi måste utforma processer som gör det lätt att övervaka, kvantifiera, reproducera och analysera samtidigt som man strävar efter allt större tillförlitlighet.

    Med den innovativa TEDS-tekniken lagras givarspecifik data i givarkontakten. Mätförstärkaren läser denna givardata och använder den för att göra en automatisk konfiguration. Detta skyddar inte bara mot att ställa in felaktiga parametrar utan gör det även enklare att byta mellan givare samtidigt som du sparar tid och pengar genom enklare inställning.

    Här hittar du vårt Burstersortiment

  • Rengör och serva din P700-pump

    Rengör och serva din P700-pump

    Beroende på användning och applikation så kommer det förr eller senare bli dags att serva sin P700-pump. Här följer en guide hur man enkelt plockar isär och rengör pumpen. Var noga med att följa anvisningarna och inte lossa på fler delar än vad instruktionen anger.

  • Vad innehåller ett kalibreringscertifikat?

    Vad innehåller ett kalibreringscertifikat?

    Tryck och temperaturkalibrering

    När man skickar t ex en manometer, tryckgivare eller tempgivare för kalibrering så får man tillbaka enheten med ett certifikat som visar vilka testpunkter som av kalibrerats och med vilka resultat.

    Även vid köp av nya enheter kan man få med ett sk ”works certificate” dvs testprotokollet från fabriken. Visar det sig att kalibreringspunkter är utanför tolerans så görs en justering och därefter en ytterligare kalibrering för att säkerställa att värdena är korrekta.

    Hos Elit kan du kalibrera ditt Huberinstrument med snabb handläggningstid.

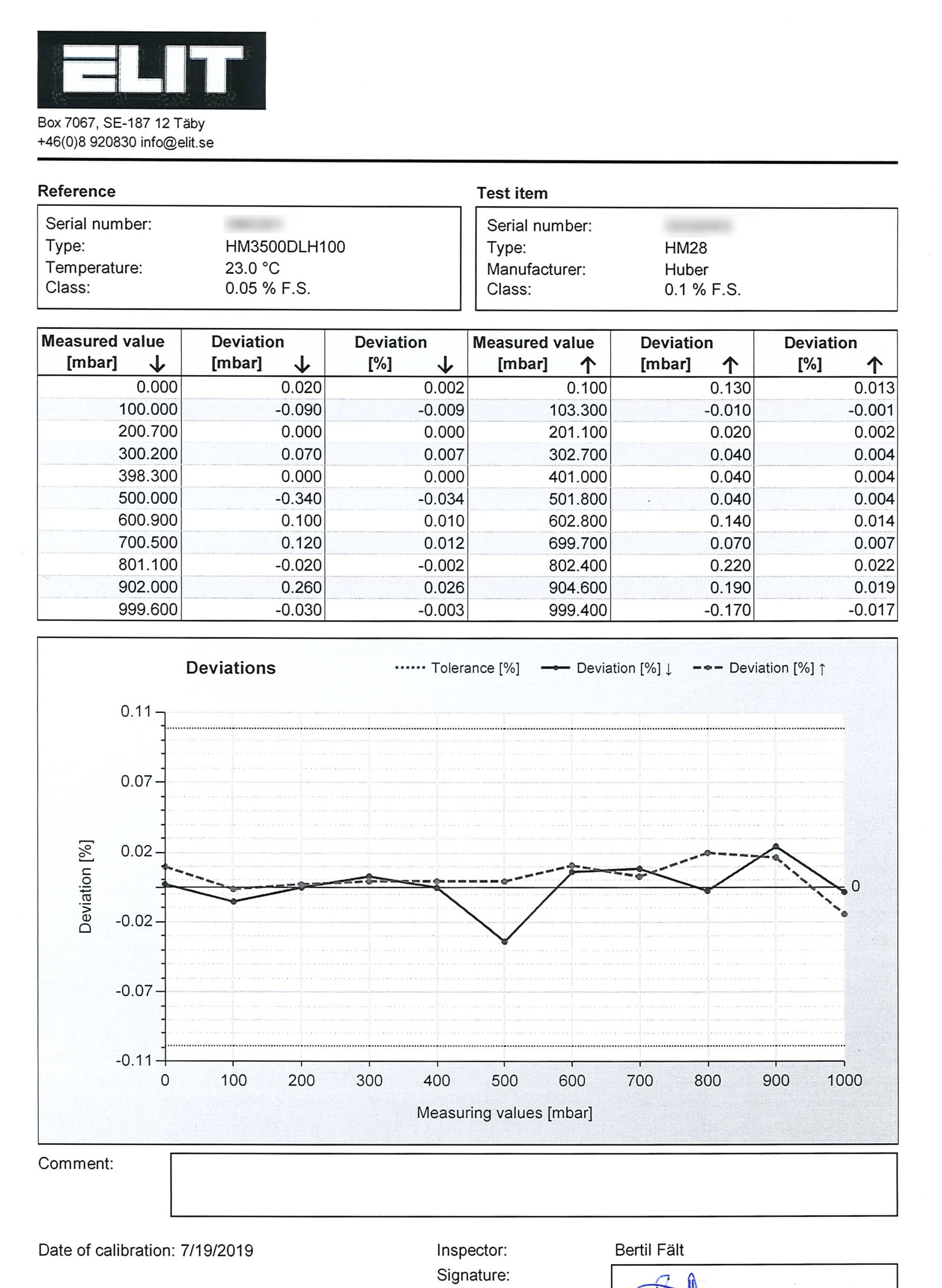

    Vi utför sk ISO-kalibreringar och ett exempel på ett sådant certifikat hittar du på bilden till vänster.

    Certifikatet visar en sk 10-punkters kalibrering där man går nedifrån och upp till högsta punkt för att sedan vända ner igen på samma testpunkter.

    Läs mer om kalibrering av tryck här

  • Vad är skillnaden mellan DKD och DAkkS?

    Vad är skillnaden mellan DKD och DAkkS?

    Den 1/1 2010 bytte det tyska ackrediteringsorganet Deutscher Kalibrierdienst (DKD) namn till Deutsche Akkreditierungsstelle GmbH (DAkkS). DAkkS är tyska motsvarigheten till Swedac och övervakar ca 4 000 ackrediteringar per år. DAkkS är juridiskt ansvarig för ackrediteringen för t ex laboratorier, inspektions- och certifieringsorgan.

    Svaret är alltså att det inte är någon skillnad förutom namnet.

  • Om certifikat & kalibreringar

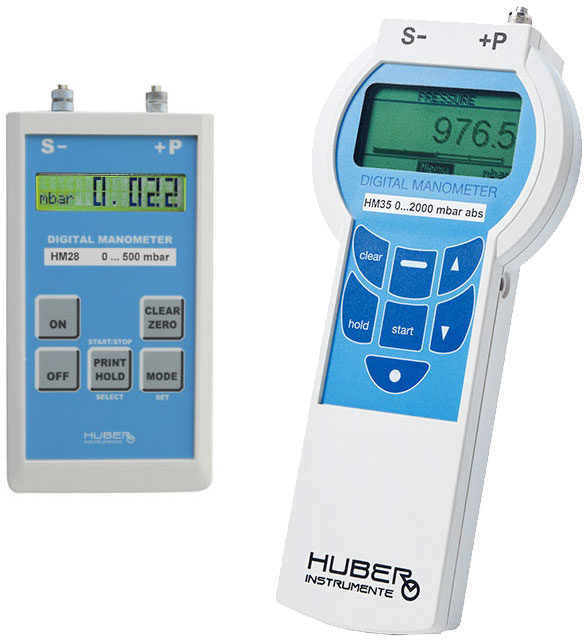

    Om certifikat & kalibreringar

    Att kalibrera sitt instrument är en förutsättning för att säkerställa sin process. Helt enkelt att det som instrumentet visar verkligen stämmer. Kraven kan se väldigt olika ut både när det gäller vilken typ av kalibrerings som görs samt med vilka tidsintervaller. Det som styr vilka mätverktyg som måste kalibreras beror på företagets verksamhet och på kundens krav.

    Ackrediterad kalibrering

    Om man t ex har referensinstrument att tillgå är det vanligt att dessa kalibreras enligt en ackrediterad standard. Ett annat exempel är att möta specifika krav från olika myndigheter. En kalibrering av denna typ är dyrare, man kan oftast välja vilka och hur många mätpunkter. Denna typ av kalibrering ger kunden en hög kvalitetssäkring och en garanti från en formell tredje part. Laboratoriet som utför ackrediterade kalibreringar bedöms hålla en hög, teknisk nivå men även kompetens, rutiner och metoder måste uppfyllas enligt standard.

    Standarden ISO 17025 är en kvalitetsstyrning av provnings- och kalibreringslaboratorier. En del av standarden gäller för krav på ledningssystem (i grunden ISO 9001). Den andra delen är för tekniska krav som t.ex teknisk kompetens, lokaler, miljöförhållanden med mera.

    Kalibrering enligt ISO 9001

    Det som kallas för ”ISO-kalibrering” till vardags är precis som den ackrediterade kalibreringen en mätning av olika punkter. Skillnaden är att en ISO 9001-kalibrering ibland inte är tillräcklig för att möta kraven i branschen, kunder eller från myndigheter. Ett laboratorium certifierat enligt ISO 9001 håller inte samma tekniska nivå som ett ackrediterad laboratorium.

    Skillnaden mellan kalibrering och justering

    Att kalibrera innebär endast att man mäter upp ett antal testvärden/punkter t ex att temperatursensorn visar 5 grader C vid just den temperaturen. Ev avvikelse inom begärd tolerans kommer redogöras för i testprotokollet. Att justera innebär att man ändrar inställningen i instrumentet för att kompensera en avvikelse. Alla testlabb har inte möjlighet att utföra justeringar.

    Läs mer:

    Hur ser ett kalibreringscertifikat ut?

    Elit kalibrerar dina Huberinstrument

  • Tryckmätning – övertryck, undertryck, difftryck, absoluttryck

    Tryckmätning – övertryck, undertryck, difftryck, absoluttryck

    Tryckmätning sker med

    • Omgivningstrycket som referens: gauge tryck / övertryck /undertryck.
    • Absolutvakuum som referens: absoluttryck ABS

    I dag används ofta, i stället för mekaniska tryckgivare, någon form av elektronisk trycksensor: Piezoresistiv, för att omvandla trycket till en elektrisk signal. Trycket ansluts till membranet som, beroende på om det är ett övertryck undertryck difftryck eller ett absoluttryck, är inbyggd i tryckgivare med omgivningstryck eller absoluttryck som referens.

    Den elektriska signalen från membranet anpassas till den signal som produkten kräver. Temperaturen på trycksensorn är en viktig parameter att kontrollera vid tryckmätning. Därför är alla trycksensorer temperaturstabiliserade.

    Övertryck, Gauge Tryck, Positive pressure ”P”

    Omgivningstrycket används som referenstryck. Det tryck som skall mätas ansluts till ingång ”+P” Övertryck  se HUBER HM35. På differenstrycksmätare måste ingång ”S” undertrycks-ingången vara öppen vid övertrycksmätning för att inte påverka mätresultatet.

    Trycklös visar indikatorn 0.

    Undertryck, Negative pressure ”-S”

    Omgivningstrycket används som referenstryck. Det undertryck som skall mätas ansluts till ingång ”S-” undertryck. Rätt anslutet indikerar instrumentet tryck med samma tecken som vid mätning av övertryck via ingång ”P”. Vid mätning av undertryck ansluts signalen på motsatt sida av trycksensorns membran. Membranet rör sig åt samma håll för övertryck och undertryck. På differenstrycksmätare måste ingång ”P” övertrycksingången vara öppen vid undertrycksmätning för att inte påverka mätresultatet.

    Trycklös visar indikatorn 0.

    Differenstryck ”Difftryck”

    Difftrycksmätning betyder skillnaden mellan två uppmätta tryckvärden. Dessa tryckvärden mäts var för sig mot omgivningstrycket som alltså utgör referensen. Vid mätning av differenstryck ansluts det högre trycket till Ingång ”P” och det lägre trycket till ingång ”S-” till det lägre trycket. Har manometern anslutits rätt skall indikeringen vara ett positivt värde. Trycklös visar indikatorn 0.

    Exempel på difftrycksmätare är PRD-33X från Keller

    Absoluttryck ”ABS”

    Vid mätning av absoluttryck är absolut vakuum referenstryck. Trycksensorns mätcell är ansluten till absolut vakuum. Med anslutningsnippeln öppen visar indikatorn aktuellt lufttryck.​

    Trycktransmitter tryckgivare

    Tryckgivare finns i utförande över under differenstryck och absoluttryck Utsignalen från tryckmembranet omvandlas till den signal som applikationen kräver. In- och utsignal till trycktransmittern specificeras av användaren. Mätområde, mätstorhet och utsignal t ex. insignal: 0…10 Bar Gauge tryck. Utsignal:  4..20mA. I industriapplikationer är: utsignalen ofta  4-20mA.

    Handmanometer kalibratorer

    I handmanometrar kalibratorer omvandlas den elektriska signalen för att anpassas till manometern elektronik. Signalen anpassas för att visas på displayen i den storhet som användaren kräver. mmVP, Kpa mmHg  mBar osv. Handmanometrar finns i utförande för att mäta Gauge tryck / övertryck /undertyck. Difftryck eller ABS-tryck

    Förkortningar för Kellers olika tryckgivare

    PR Gauge pressure Zero at atmospheric pressure
    PAA Absolute pressure Zero at 0 mbar abs. (vacuum)
    PA Absolute pressure  Zero at 1000 mbar abs.
    PR  PD Differential

    Spårbarhet

    Tryckkalibratorer som ELIT säljer levereras med ett spårbart certifikat. Leverantören använder kalibratorer som är spårbara till nationell och internationell standard för kalibrering. Spårbarheten säkras genom att tillverkarens normaler kalibreras via den nationella kalibreringsinstansen.

    Tryckgenerering

    Bänkkalibrering – för tryck upp till ca 7 Bar

    Tryckgenerering sker vid bänkkalibrering med hjälp av reducerventil som drivs av instrumentluft 7 Bar. Tryckreducerventiler finns i ett antal reglerområden, från några 100 mBar upp till ca 20 Bar.

    För tryck upp till ca 350 Bar

    Vid högre tryck kan luftgasflaska på upp till 350 Bar användas tillsammans med en högtrycks-reducerventil. Vid användning av gasflaska är det av säkerhetsskäl viktigt att försäkra sig om att anslutningsslangarna är specificerade för det tryck som används. Reducerventilen finns i reglerområde från 16…350 Bar

    Fältkalibrering

    Vid fältkalibrering används handpump för tryckgenerering. Handpumpar med bälg för fininställning av önskat tryck finns från 5 Bar eller 40 Bar. Vid mycket låga tryck kan enbart en bälg med fin stigning på skruven användas som tryckgenerator. Exempel på sådana kalibreringspumpar hittar du här

    Hydraul/Vatten-tryck

    Handpump för Hydraul/Vatten-tryck upp till 700Bar

  • Kalibrering av utrustning enligt ISO 9001:2015

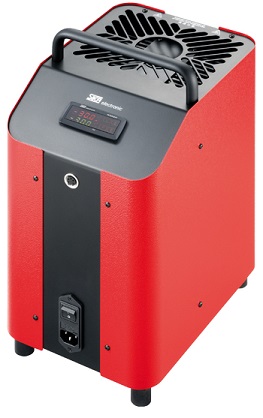

    Kalibrering av utrustning enligt ISO 9001:2015

    I en verksamhet är det såklart viktigt att mätutrustning visar rätt resultat vilket är något som vi på Elit Instrument hjälper företag med dagligen. Är man som företag certifierad enligt ISO 9001:2015 så finns det dessutom krav på rutin för kalibrering av instrument och utrustning.

    Detta krav kan inte skrivas bort utan måste följas. För detta upprättar man en arbetsbeskrivning för hur utrustningen ska användas och hanteras. Beroende på företagets verksamhet och kundernas krav så bestäms vilken utrustning som kalibreringskravet ska innefatta.

    Spårbarhet vid mätning

    Följande står att läsa i ISO9001:2015, 7.1.5.2:

    ”När spårbarhet vid mätning är ett krav, eller när organisationen anser det vara en viktig del i att skapa förtroende för mätresultatens giltighet, ska mätutrustning:

    a) med förutbestämda intervall, eller före användning, kalibreras och/eller verifieras mot mätnormaler som är spårbara till internationella eller nationella normaler. I de fall inga sådana normaler finns ska grunderna för kalibreringen eller verifieringen bevaras som dokumenterad information;

    b) vara identifierad så att dess status kan avgöras;

    c) skyddas mot justeringar, skada eller försämring som skulle göra kalibreringsstatus och efterföljande mätresultat ogiltiga.

    Om mätutrustning befinns vara olämplig för sitt avsedda ändamål ska organisationen avgöra om giltigheten hos resultat från tidigare mätningar påverkats negativt, samt i nödvändig utsträckning vidta lämpliga åtgärder.

    Märka upp utrustningen för kalibrering

    Ett bra sätt att hålla koll på utrustningen man vill kalibrera är att märka upp dessa på lämpligt sätt t ex med etiketter och streckkoder. Vid kontroll av instrumenten för man in resultaten på papper eller digitalt i sitt affärssystem.

    Skillnad på kalibrering och justering

    Det är en viktig skillnad på kalibrering och justering. I en kalibrering mäter man upp vad olika testpunkter presenterar för mätvärde vilket man sedan förhåller sig till i sina fortsatta mätningar. I de fall där en mätpunkt drivit iväg för långt så kan man korrigera värdet vilket då kallas en justering. En justering görs oftast bara av tillverkaren.

    Låt oss hjälpa er med kalibreringen

    Det finns många fördelar med att anlita Elit Instrument för kalibrering. Ni behöver bara förpacka instrumentet på vanligt sätt och skicka det till Elit så löser vi resten. Eftersom vi är partners med tillverkaren och har direktkontakt så utför vi de allra flesta kalibreringar där. Det kan gälla tillverkare som t ex Huber, Dostmann, Keller eller SIKA. I de fall där justering önskas kan detta således lösas direkt utan att förlora dyrbar tid. Även en generell översyn utförs och eventuella reservdelar byts ut som  t ex batteriluckor och testprober om kunden så önskar.

    Sedan juni 2019 är Elit Instrument Authorized Huber Calibration Partner och därmed har vi ett eget labb i vilken vi utför kalibreringar enligt Hubers standard. Läs mer här

    Exempel på referensinstrument

    Beroende på kravet från kunden bör instrument som ska man använda som referensinstrument hålla hög kvalité. De ska vara enkla att använda och leverera tillförlitliga värden. Vi har genom åren arbetat med många olika tillverkare och varumärken där både Huber och Dostmann erbjuder riktigt bra kvalitétsinstrument till ett lika bra pris. Instrumenten nedan är ypperliga referensinstrument som uppfyller kraven vi tidigare nämnt.

    Bärbara instrument som Elit rekommenderar:

    Stationära instrument

  • Fakta om lastceller & kraftgivare

    Kraftmätning med lastceller

    Om du är intresserad av kraftmätning med lastceller så är det här en bra text att läsa igenom. En liten lektion i lastmätning helt enkelt. Som vanligt tjänar man på att kartlägga behov som vikt, typ av mätning, miljöförhållanden och vibrationer innan man investerar och installerar sina lastceller.

    Idag finns det vågar för mängder av användningsområden som t ex pallvåg och golvvåg. Ibland finns det dock applikationer där man helt enkelt måste bygga en egen lösning.

    Med lastceller och ett visningsinstrument kan man i princip bygga vilken skräddarsydd lösning som helst. Det kan t ex vara en tank eller silo. Det man vill mäta står på tre eller fler ben och lastcellerna kopplas till visningsinstrumentet. Eftersom allt vilar på lastcellerna är det viktigt är att säkra upp så att inga krafter kan flytta konstruktionen t ex hårda vindar osv.

    Elit har lastceller för alla tänkbara applikationer.
    Här hittar du våra lastceller och kraftgivare

    Har du fler frågor? Kontakta oss gärna!
